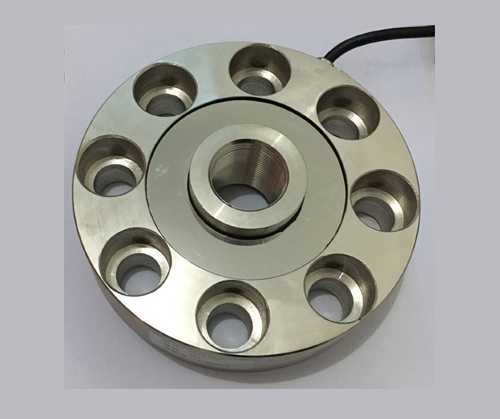

XZ-XNLF-1.5T-30T
- 合金钢材质 ，高度低、精度高；抗偏载能力强，适用于仓储秤、料管、测力等设备 备注：可定制相关尺寸 外形尺寸 t 1 2 3 4 5 H M 1.5-2.5 105 32 89 8- 10.5 8- 6.5 35 M16x1.5 5-10 138 44 110 8- 19 8- 1...
- 咨询热线：15508656383
-
-
产品详情
-
联系我们
合金钢材质，高度低、精度高；抗偏载能力强，适用于仓储秤、料管、测力等设备
备注：可定制相关尺寸
外形尺寸
| t | φ1 | φ2 | φ3 | φ4 | φ5 | H | M |
| 1.5-2.5 | 105 | 32 | 89 | 8-φ10.5 | 8-φ6.5 | 35 | M16x1.5 |
| 5-10 | 138 | 44 | 110 | 8-φ19 | 8-φ13 | 46 | M27x2 |
| 25-30 | 165 | 55 | 130 | 8-φ31 | 8-φ21 | 50 | M36x2 |
| 额定输出Rated Output | 2.0mv/v±0.2% |
| 非线性Nonlinearity | ±0.03%FS |
| 滞后Hysteresis: | ±0.03%FS |
| 重复性Repeatability | ±0.03%FS |
| 蠕变Creep(30minutes) | ±0.03%FS |
| 零点输出Zero Balance | ±1.00%FS |
| 零点温度系数Temperature Effect on Zero | ±0.02%FS/10℃ |
| 额定输出温度系数Temperature Effect on Output | ±0.02%FS/10℃ |
| 输入电阻Input Resistance(Ω) | 381±4 |
| 输出电阻Output Resistance(Ω) | 350±1 |
| 绝缘电阻Insulation Resistance | ≥5000MΩ（50V DC） |
| 供桥电压Excitation Voltage | 5-15V（DC/AC） |
| 温度补偿范围Compensated Temperature Range | -10℃~+50℃ |
| 使用温度范围Operating Temperature Range | -20℃~+70 |
| 允许过载负荷Safe Overload | 120% FS |
| 导线颜色Cable Color Code | Red（+E） Black（-E） |
| Green（+S） White（-S） |
订购：XZ-XNLF-1.5T-30T
